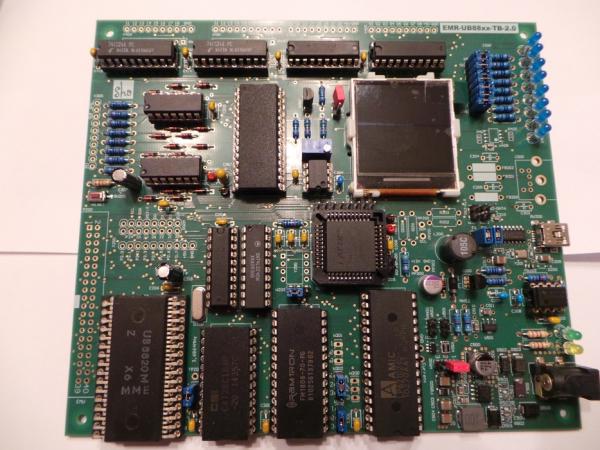

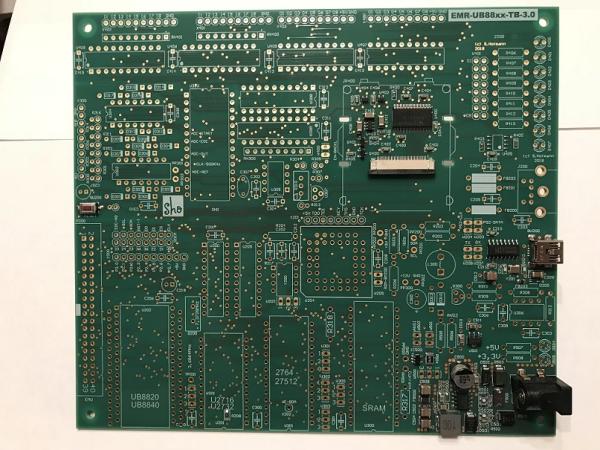

Bei dieser Leiterplatte sind alle SMD Bauteile bestückt ! Lieferung erfolgt mit TFT Display 128x128.
Schnittstellen und IC’s im Development Board EMR - UB8820 / EMR - UB8840
16 x TTL Eingänge - 2x 74LS244
16 x TTL Ausgänge - 2x 74LS373 ( 1x 8 LED’s über Jumper selektierbar )
8 x Analogeingänge über einen AD-Wandler - ADC0808CCN ( Erzeugung der Referenzspannung auf dem Board )
1 x Emulationsport für den Z8® CCP™ Emulator / Z86CCP00ZEM ( kann auch für externe Erweiterungen genutzt werden )
1 x I2C-Bus optional ( vorbereitet über Port 2 )
1 x PS2-Port für eine Tastatur ( optional zur Eingabe Port P2 und Port P3 )
1 x SPI-Bus intern, Anschluss eines F-RAM - FM25V02A-G o.ä.
1 x TFT-Display 128x128 über 8Bit parallel Bus ( Levelshifter 74ALVC164245DGG ) ( Treiber nur für ROM ab 0x1000 )
1 x USB zu RS232 - CH340G
1 x CPLD M4A5-32/32-10JNC (PLCC44) für Adressen, Chip Select, nRW, nWR und I/O. ( in ABEL geschrieben )
1 x SRAM 128KB x 8 ( AS6C1008-55PCN )
1x U2716 oder U2732 ( für internen ROM , A11 für U2732 über Jumper selektierbar )
1 x 27C64 bis 27C512 über Jumper zu selektieren.
Es sind auch EEPROM( z.B. AT28C256 ) , SRAM ( 43256 ) oder F-RAM möglich. ( Funktion als EPROM-Simulator )
Über einen Bootloader im 2KB oder 4KB EPROM kann Software in den SRAM oder FRAM geladen werden.

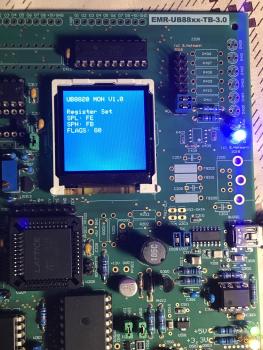

Danach kann die Software gestartet werden. Siehe Bild 3 zur Anzeige auf TFT Display.
1 x UB8820 oder UB8840
1x Stromversorgung +5V(2A) ( Schaltregler APW7085 ) und +3,3V(500mA) LDO HT7833-SOT89. Eingangsspannung max. +22V
Software zu dem Board ( Bootrom, WIN-Download, CPLD ) ist hier bald verfügbar.
