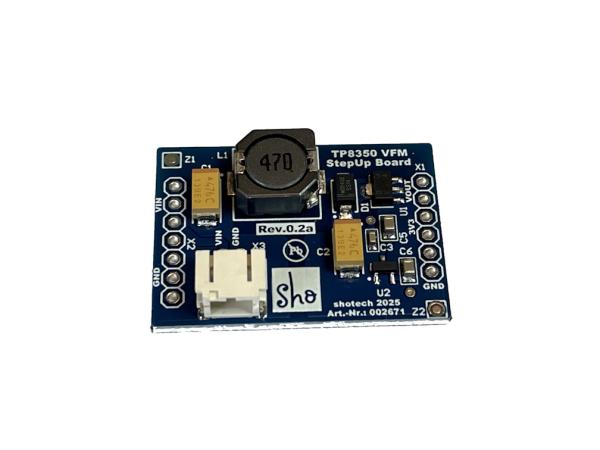

TP8350 VFM StepUp Board
TOP
VFM Step Up Board mit dem TP8350 ( 25mm x 35mm )
Input : min 0.9V optimal ab 2.2 V @ 100mA Output
Input. 3.0V @ 500mA Output
Oscillation frequency: 200KHz
Duty Cycle: 80%
efficiency: 85%
Quiescent input current: 4µA
No-load input current: 15µA
Ausgangsspannungen: 5V 100mA bis 500mA ( je nach Belastung der 3.3V )
Ausgangsspannungen: 3.3V bis 300mA ( je nach Eingangsspannung und Belastung der 5V )
Ideales Board für den Anschluss von einen Li-Ion, Li-Polymer Akku.

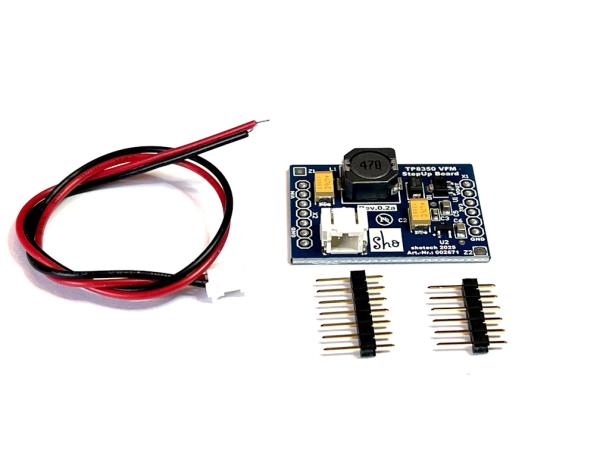

Lieferumfang:
1 x TP8350 VFM StepUp Board 02a
1 x PH2 Kabel 2pol.
1 x Stiftleiste 7pol.
1 x Stiftleiste 6pol.
TP8350_VFM_Board.PDF ( update 12.02.2025 )
TP83xx-Datatsheet.pdf
