LCD VLGEM1277-01 Adapter Board +5V VCC
TOP

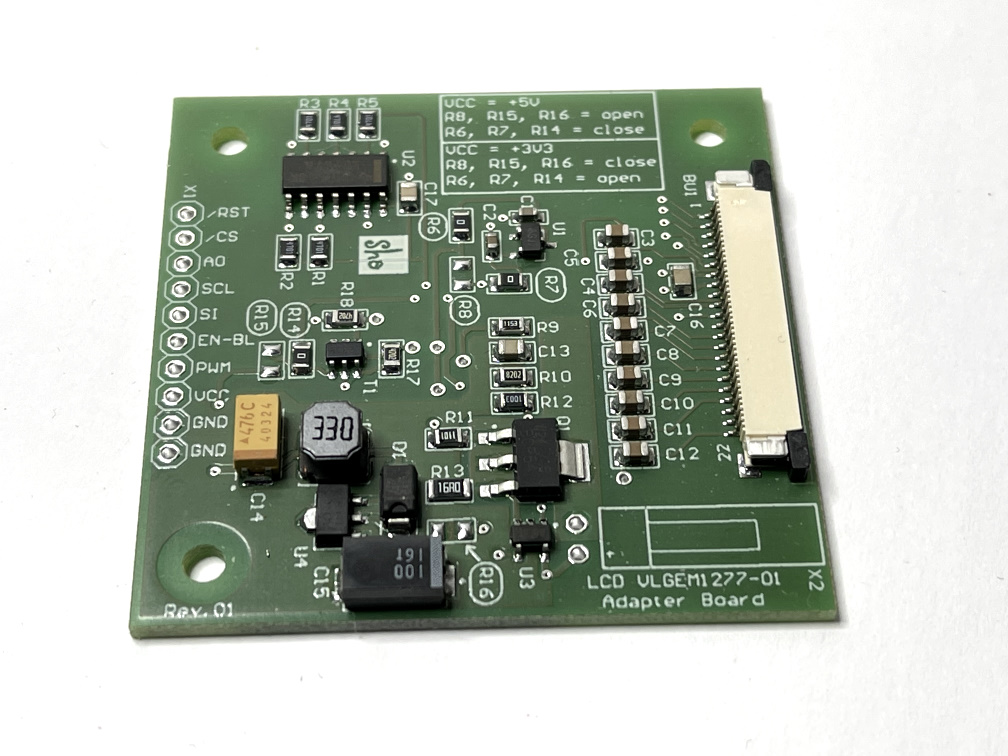

Bestückte Adapter Leiterplatte für den Anschluss eines Display. Konfiguriert für eine Eingangsspannung von +5V
Es ist nur eine Betriebsspannung nötig !
Widerstände zu setzen bzw. lösen.
Zu dem Board wird noch 90 Grad Stiftleiste für den Anschuss der Hintergrundbeleuchtung geliefert.
Diese ist noch einzulöten.
Die Hintergrundbeleuchtung kann gedimmt werden. Siehe Schaltung.
Ein Beispielcode für den ATmega168 stellen wir zur Verfügung. Ist für andere MCU s leicht anzupassen.

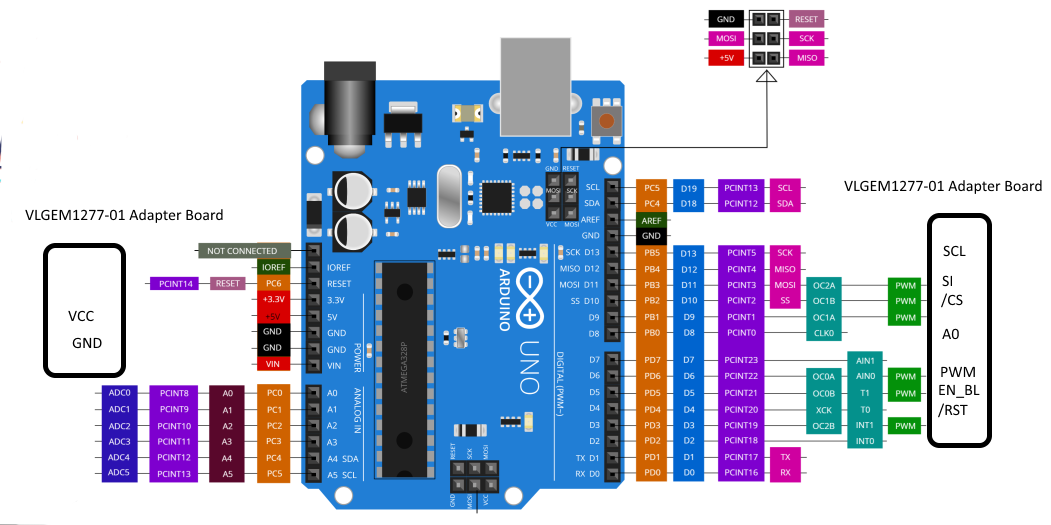

Arduino Treiber jetzt verfügbar.
Variant Lieferumpfang:
1.) LCD VLGEM1277-01 Adapter Board ( nur Adapterboard mit 90 Grad Stiftleiste für Hintergrundbeleuchtung )

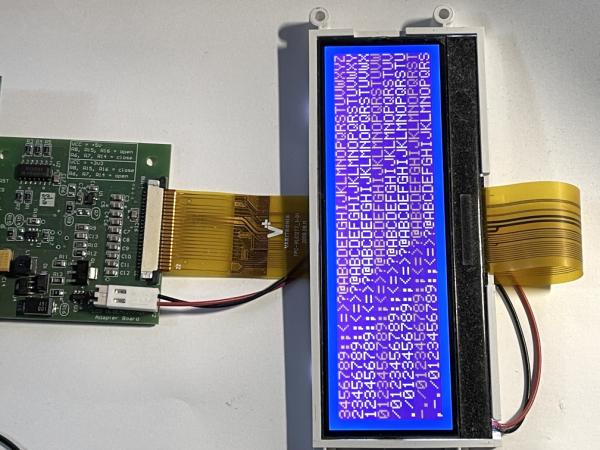

2.) wie 1.) nur zusätzlich mit LCD Display LCD VLGEM1277-01 siehe Abbildung
LCD VLGEM1277-01.pdf
Schematic Adapter-Board +5V.pdf
Schematic Adapter-Board +3.3V.pdf
LCD-VLGEM1277_Software.zip
LCD-VLGEM1277_Arduino_Uno_Driver.zip
Es ist nur eine Betriebsspannung nötig !
VARITRONIX LCD, COG-VLGEM1277-01, 240x64 pixel
Dieses Board kann für +3,3V Betrieb und +5V Betrieb konfiguriert werden. Sind nur wenige 0 OhmWiderstände zu setzen bzw. lösen.
Zu dem Board wird noch 90 Grad Stiftleiste für den Anschuss der Hintergrundbeleuchtung geliefert.
Diese ist noch einzulöten.
Die Hintergrundbeleuchtung kann gedimmt werden. Siehe Schaltung.
Ein Beispielcode für den ATmega168 stellen wir zur Verfügung. Ist für andere MCU s leicht anzupassen.
Arduino Treiber jetzt verfügbar.
Variant Lieferumpfang:
1.) LCD VLGEM1277-01 Adapter Board ( nur Adapterboard mit 90 Grad Stiftleiste für Hintergrundbeleuchtung )
2.) wie 1.) nur zusätzlich mit LCD Display LCD VLGEM1277-01 siehe Abbildung
LCD VLGEM1277-01.pdf Schematic Adapter-Board +5V.pdf Schematic Adapter-Board +3.3V.pdf LCD-VLGEM1277_Software.zip LCD-VLGEM1277_Arduino_Uno_Driver.zip
